Der Lochabstand ist der Abstand zwischen den Mittelpunkten der Befestigungsbohrungen Ihres Sitzes. Er hilft festzustellen, ob der Sitz direkt auf Ihre Halterungen oder Sitzschienen passt oder einen kompatiblen Adapter benötigt. Prüfen Sie ihn vor der Bestellung zusammen mit der Befestigungsart und den Anforderungen an die Verbindungselemente.
Ein Sitz kann perfekt zu Ihrem Körper passen und dennoch mit der Hardware Ihres Cockpits inkompatibel sein. Einige Messungen und ein Blick auf die Montagezeichnungen können dieses Problem bereits vor Beginn der Montage verhindern.
Der Core Recline verfügt außerdem über ein zusätzliches Befestigungsraster von 193 × 193 mm (ca. 7.60 × 7.60 in) an der Sitzunterseite für kompatible Umrüsthardware zur Montage auf einem Bürostuhluntergestell. Dabei handelt es sich um ein zusätzliches Raster, nicht um einen universellen Standard für Cockpits oder Bürostühle: Prüfen Sie die vorgesehene Schnittstelle, Gewinde, Freiräume und das zugelassene Umrüstkit. Zum Vergleich: Der Core Bucket verwendet ein Bottom-Mount-Raster von 360 × 385 mm (ca. 14.17 × 15.16 in); es handelt sich nicht um eine seitlich montierte Sitzschale.
Side Mounts und Bottom Mounts funktionieren unterschiedlich

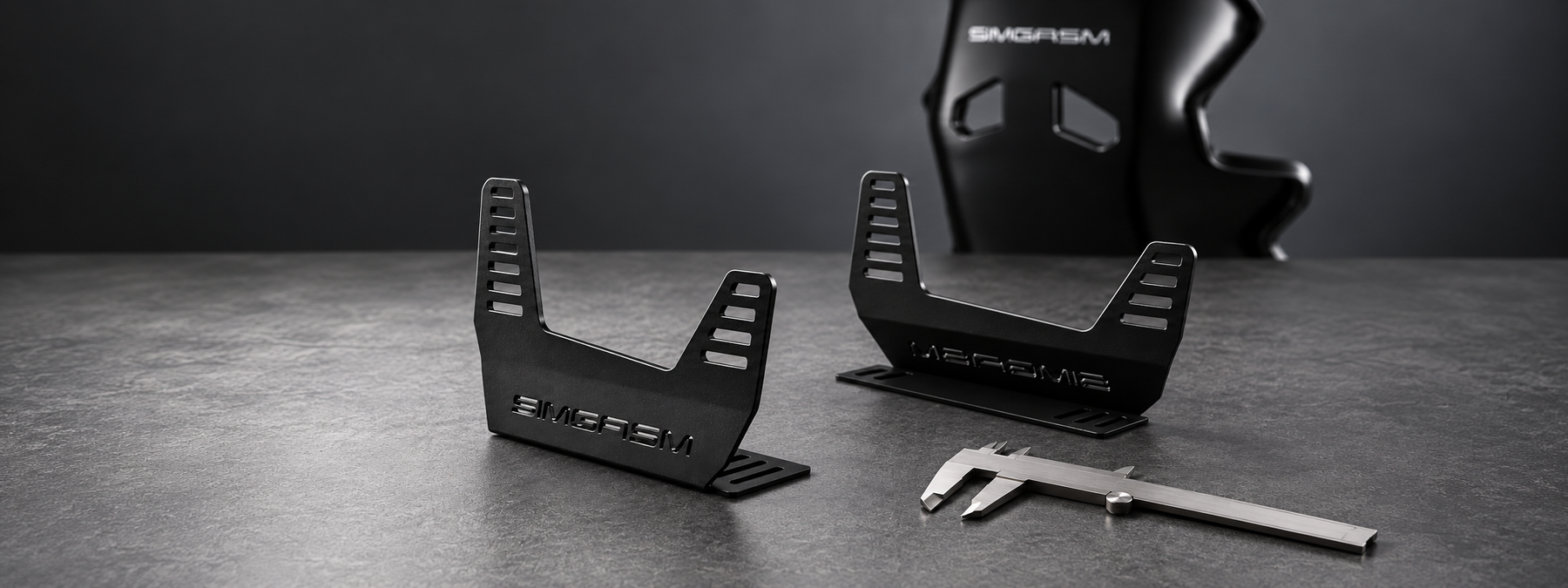

Ein seitlich montierter Sitz wird über Befestigungspunkte an den Seiten der Sitzschale mit Halterungen am Cockpit befestigt. Diese Anordnung ist bei starren Schalensitzen üblich. Je nach Ausführung der Halterung ermöglichen verschiedene Bohrungen oder Langlöcher die Einstellung von Sitzhöhe und Neigung.
Ein von unten montierter Sitz wird an der Unterseite der Sitzbasis befestigt, häufig über Sitzschienen. Dies ist bei verstellbaren Sitzen üblich. Die Kompatibilität hängt weiterhin vom genauen Befestigungsraster, dem Schienenabstand, der Konstruktion der Halterungen und den Verbindungselementen ab; die Bezeichnung „Bottom Mount“ garantiert keine direkte Passform.
Gibt es ein universelles Befestigungsraster?
Es gibt kein einzelnes Lochraster, das für alle Sim-Racing-Sitze, Sitzschienen und Bürostuhlmechaniken geeignet ist. Einige Befestigungsanordnungen sind weit verbreitet, doch selbst scheinbar ähnliche Teile können sich bei Lochabstand, Gewindegröße, Schienenhöhe oder Freiraum unterscheiden.
Vergleichen Sie bei der Montage eines Core Recline Seat die aktuelle Sitzzeichnung mit den gewählten Halterungen, Sitzschienen oder der zugelassenen Umrüsthardware für Bürostühle. Ein ähnlich aussehendes quadratisches Raster an der Sitzunterseite reicht nicht aus, um die Kompatibilität mit einer Bürostuhlmechanik festzustellen.
Prüfen Sie die vollständige Kombination einschließlich der tragenden Konstruktion und der erforderlichen Verbindungselemente. Wenn Sie einen Sitz sowohl für ein Cockpit als auch für einen Schreibtischplatz verwenden möchten, lassen Sie sich vor der Bestellung bestätigen, welche Befestigungshardware dafür vorgesehen ist.
So messen Sie den Abstand Ihrer Befestigungsbohrungen
Verwenden Sie ein starres Lineal oder Maßband und messen Sie vom Mittelpunkt einer Bohrung bis zum Mittelpunkt der nächsten. Erfassen Sie bei Bottom Mounts die Abstände von vorne nach hinten und von links nach rechts. Erfassen Sie bei Side Mounts den Lochabstand auf jeder Seite sowie den Abstand zwischen den Befestigungsflächen.
Prüfen Sie anschließend den Bohrungs- oder Gewindedurchmesser, die Stärke der Halterung, die erforderliche Gewindeeingriffslänge und den verfügbaren Freiraum. Eine Schraube muss die Baugruppe fest verspannen, ohne in einem Gewindeeinsatz auf Grund zu stoßen oder ein anderes Bauteil zu berühren. Wählen Sie ihre Länge anhand der tatsächlichen Baugruppe und der Herstelleranweisungen, nicht anhand der Außenmaße des Profils.
Warum Cockpits aus Aluminiumprofilen mehr Einstellmöglichkeiten bieten
Bei einem Cockpit aus Aluminiumprofilen lassen sich kompatible Halterungen entlang der Profilnuten positionieren. Dadurch können die Sitzaufnahmen leichter ausgerichtet werden, ohne auf einen festen Satz Bohrungen im Rahmen angewiesen zu sein. Sie benötigen dennoch geeignete T-Nutensteine, Halterungen, passende Profilabstände und ausreichend Freiraum um den Sitz.
Das SIMGASM Club verwendet 40 × 80 mm starke Hauptprofile und misst 500 × 1350 × 620 mm beziehungsweise ca. 19.7 × 53.1 × 24.4 in (W × L × H). Das Pro verwendet 40 × 160 mm starke Hauptprofile und misst 580 × 1320 × 750 mm beziehungsweise ca. 22.8 × 52.0 × 29.5 in. Diese Außenmaße ersetzen nicht die Befestigungsmaße des Sitzes.
Vermeiden Sie unnötige Adapterlagen
Jede Halterung, jeder Adapter und jede Sitzschiene fügt Verbindungen hinzu, die ausgerichtet und sicher befestigt werden müssen. Zusätzliche Komponenten verursachen nicht automatisch Spiel, doch ein unnötiger Aufbau kann die Sitzhöhe erhöhen, den Zugang erschweren und die Diagnose von Bewegungen komplizierter machen.
Verwenden Sie die einfachste kompatible Befestigungslösung. Wenn ein Adapter erforderlich ist, wählen Sie einen, der für den Sitz und die auftretende Belastung ausgelegt ist; die Materialstärke allein belegt weder Steifigkeit noch Kompatibilität. Unser Artikel darüber, warum Sie in Ihrem Sim-Racing-Sitz hin und her rutschen, erklärt, wie Sitzhalt und Bewegung Ihre Fahrposition beeinflussen.
Lassen Sie Zugang für spätere Einstellungen
Bei einer guten Montage bleiben die für Einstellungen benötigten Verbindungselemente erreichbar. Bei manchen Kombinationen liegen die Schrauben der Halterungen verdeckt hinter der Sitzschale oder der Griff der Sitzschiene befindet sich zu nah an einer Querstrebe. Prüfen Sie vor der endgültigen Montage den Werkzeugzugang und den gesamten vorgesehenen Einstellbereich.
Planen Sie die Montagereihenfolge, positionieren Sie die Halterungen und prüfen Sie die Freiräume, bevor Sie den Sitz befestigen. Überprüfen Sie die Fahrposition erst, wenn der Sitz ausreichend abgestützt und befestigt ist, und ziehen Sie danach alle Verbindungen mit den vorgeschriebenen Werten endgültig fest. Auch die Passform für den Körper ist wichtig; unser Leitfaden zum Ermitteln der richtigen Größe für einen Sim-Racing-Sitz behandelt die wichtigsten Prüfungen.
Nachdem Sie die Befestigungsmaße überprüft haben, vergleichen Sie unsere Sim-Racing-Sitze. Entdecken Sie Sim-Racing-Cockpits aus Aluminium, wenn Ihr aktueller Rahmen die Einstellmöglichkeiten einschränkt, und finden Sie geeignete Befestigungskomponenten unter unserem Sim-Racing-Zubehör.
Häufig gestellte Fragen
Welches Befestigungsraster verwendet eine Bürostuhlmechanik?
Die Raster unterscheiden sich je nach Mechanik. Messen Sie in beide Richtungen, prüfen Sie die Gewindegrößen und vergewissern Sie sich, dass Sitz und Umrüsthardware für die gemeinsame Verwendung zugelassen sind. Gehen Sie nicht allein aufgrund eines ähnlichen Lochabstands von Kompatibilität aus.
Sind Side Mounts stabiler als Bottom Mounts?
Beide Varianten können eine sichere Montage ermöglichen, wenn Sitz, Halterungen und Verbindungselemente geeignet sind. Side Mounts bieten häufig eine Höhen- und Neigungsverstellung, während Bottom Mounts oft mit Sitzschienen kombiniert werden. Die vollständige Baugruppe ist wichtiger als die Befestigungskategorie.
Welche Schrauben sollte ich verwenden?
Verwenden Sie den Durchmesser, die Gewindesteigung, die Festigkeitsklasse, die Länge und die Unterlegscheiben, die für den Sitz und die Befestigungshardware angegeben sind. Halten Sie das vorgeschriebene Anzugsdrehmoment ein und ersetzen Sie die Herstellervorgaben nicht durch eine allgemeine Schraubenempfehlung.
Verringert ein Adapter die Steifigkeit?
Ein korrekt konstruierter und montierter Adapter kann eine stabile Verbindung gewährleisten. Ein ungeeigneter Adapter, eine zu große frei tragende Spannweite oder ein schlecht montierter Aufbau können Flex oder Bewegung verursachen.
Wie kann ich die Montage überprüfen?
Vergewissern Sie sich, dass die Verbindungselemente wie vorgeschrieben festgezogen sind, beide Verriegelungen der Sitzschienen einrasten und ausreichend Freiraum vorhanden ist. Üben Sie kontrollierten Druck aus und beobachten Sie dabei die Verbindungen auf unerwartete Bewegungen. Eine ruhige Prüfung von Hand ist hilfreich, ersetzt jedoch nicht die Montageprüfungen des Herstellers.
Sie sind sich bei Ihrem Befestigungsraster unsicher? Senden Sie Ihre Maße und Fotos an SIMGASM, damit wir Ihnen bei der Auswahl des passenden Sitzes und der geeigneten Befestigungshardware helfen können.
